13007608532 / 15838388826
20多年實力廠家專業生產高鋁磚、粘土磚、澆注料，
莫來石磚、高鋁聚輕、輕質粘土保溫磚等其他耐火材料
莫來石磚、高鋁聚輕、輕質粘土保溫磚等其他耐火材料
全國咨詢服務電話
全國咨詢服務電話
焦爐耐火材料爐體砌筑質量要求

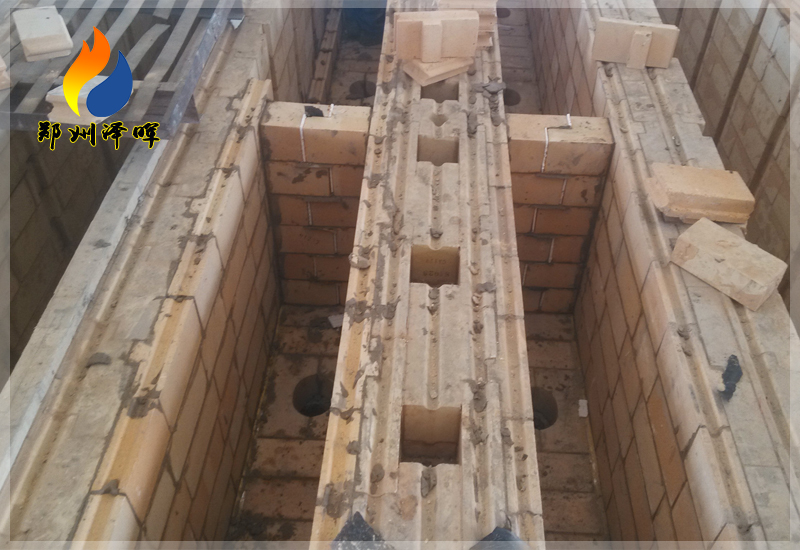

焦爐砌體的質量要求
①磚縫
焦爐砌體是用單塊耐火泥砌筑而成的。耐火泥漿在溫度較低的爐體下部一般不易得到良好的燒結，在爐體上部雖 然燒結，但其強度也不高，因而磚縫就成為砌體的薄弱環節。為了增加焦爐砌體的嚴密性，雖采用了不少異形磚，但 磚縫還是必須飽滿和嚴密。磚縫不宜太寬，否則會使砌體強度和嚴密性變差，但也不能太窄，否則灰縫不易飽滿，又 不易勾縫，容易造成空縫，也使砌體強度降低。根據實踐，灰縫為3～6mm 較合適，既能在砌筑時達到灰縫飽滿，又能滿足生產工藝上的要求。
為達到磚縫飽滿，焦爐砌磚應采用“擠漿法”,即在砌體上放好灰漿，在待砌磚上打好灰漿，然后將磚沿灰漿層砌至合適位置，并將多余灰漿擠出，最后再通過勾縫將磚縫壓實、壓嚴。
②膨脹縫和滑動層
砌體由冷態到熱態要產生很大的膨脹。炭化室長向是往外部空間膨脹，爐體縱向膨脹主要靠膨脹縫吸收，使燃燒 室中心距在生產中基本保持不變，為此，膨脹縫的寬度應適應砌體加熱后產生的膨脹量。各個區域的工作溫度和所用 的耐火材料不同，因而膨脹量也不同，各處所留膨脹縫的數目和寬度也就不同。通常硅磚焦爐斜道區的膨脹可按2% 即每米膨脹縫(包括灰縫)按20mm 計。膨脹縫過小會造成砌體擠壓，產生變形或破裂；過大則膨脹后尚留有空隙，易引起 串漏。膨脹縫的質量主要由縫的寬度和縫壁平整兩個方面保證，因此，必須使用膨脹縫樣板來砌筑，板厚較膨脹縫寬 度小1～2mm。 為保持縫壁平整，靠膨脹縫的磚面在加工時必須平整，通常采用機械加工。膨脹縫應依縫的寬度塞人 填充物。縫隙窄時，在砌磚時置以馬糞紙；縫隙寬時，用膨脹縫樣板砌好后，清掃干凈，填人鋸末，其上灌以瀝青。鋸末應干燥、清潔，不含其他雜質。瀝青軟化點要適當， 一般為65～80℃。
利用膨脹縫來吸收爐體的膨脹是通過其兩側的砌體相對位移來實現的。因此，必須在膨脹縫上下設滑動層，通常 用瀝青油氈紙、牛皮紙或馬糞紙(以前者為好)干鋪在膨脹縫內，以使爐體相對移動。鋪設滑動層所用紙的長度， 一端 蓋過下層膨脹縫5～10mm, 以防止上層砌磚時將灰漿擠入膨脹縫內，影響砌體滑動；另一端則伸至上層膨脹縫邊，以免清掃上層膨脹縫時將紙勾出，而影響滑動層的質量。
③砌體的平直度、垂直度與標高誤差
由于爐體砌完后要安裝各種焦爐設備，生產過程中要和各有關機械設備配合操作，因此對爐體的標高尺寸和各部位墻面的平直情況都要有嚴格的要求。
砌體的標高誤差是指實際砌筑的磚層標高與該層磚的設計標高之差。從標高的誤差中可以衡量砌體是否準確達到 設計要求，以及與焦爐設備的配合情況。砌體的標高應定期用水平儀測量，經常性的檢查用水平尺或木靠尺與直立標桿相比即可。
砌體的平直度是指一定面積的砌體表面上的凹凸程度， 一般用2m 長的木靠尺沿砌體表面任意方向來測量。
砌體的垂直度是指砌體垂直面上偏離垂線的程度。 一般用掛線錘的方法測量。
雖然垂直度和平直度在某些情況下是密切相關的，即砌體垂直表面的平直度包括在此表面的垂直度之內，平直度不好時，垂直度也不好，但垂直度和平直度的誤差不一定一致。
墻面的垂直度和平直度是衡量砌體質量的主要指標之一，特別是炭化室墻面應嚴格控制，垂直度和平直度誤差過大，都將造成推焦困難，并導致爐墻過早損壞。
④焦爐各部孔道和各孔道間的尺寸
焦爐砌體各部孔道斷面和相互位置尺寸也是衡量砌磚質量的主要指標之一。有的會影響筑爐后設備安裝的順利進 行，有的則對保證生產過程的調溫工作和正常加熱十分重要。所以除在砌磚時加以注意外，還應對耐火磚尺寸進行嚴格的檢查和挑選。
微信洽談
