耐火磚磚坯的控制指標(biāo)
耐火磚磚坯的控制指標(biāo)主要包括如下三個方面。
（1）尺寸與放尺率。保證磚坯的尺寸精度對于保證燒成后耐火磚的尺寸精度十分重要。

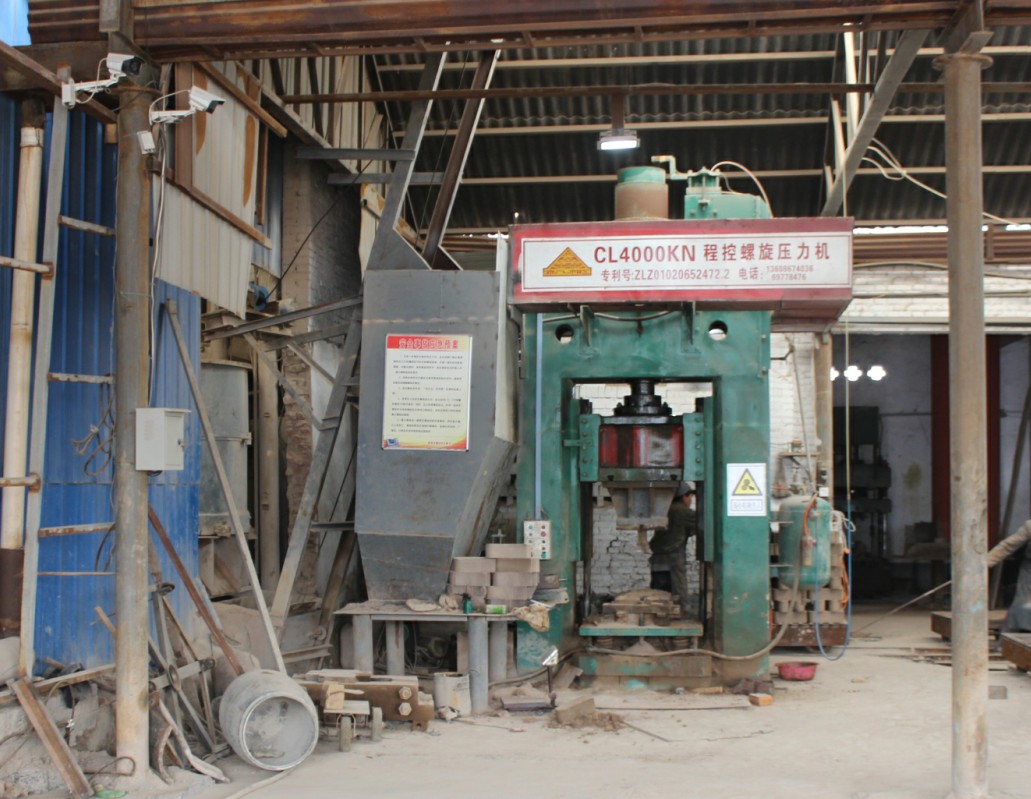

壓制過程中由于垂直于壓制方向的尺寸決定于模具的尺寸，因此，重要的是保證壓制方向上的尺寸，即高度。此外，由于大多數(shù)磚坯在燒制過程中會發(fā)生一定程度的收縮(或者膨脹)。
磚坯的尺寸通常要大于(或小于)耐火磚的尺寸。因此，磚模的尺寸需按比例放大(或縮小)，這個比例稱為放尺率。放尺率的大小取決于磚種、泥料的顆粒組成、磚坯的密度等，通常由實驗來確定。
沿壓制方向的尺寸主要取決于成型壓力、打擊次數(shù)以及泥料的性質(zhì)。后者主要包括泥料的粒度組成、泥料水分等因素。
（2）坯體的體積密度。坯體的體積密度，也有稱為容重的，以其體積除以質(zhì)量而得到，它對于燒成后的耐火磚的體積密度與氣孔率有顯著影響。只要保證坯體的尺寸與加料精確就能獲得穩(wěn)定的磚坯密度。但在實際生產(chǎn)中由于泥料壓制困難有時也難以實現(xiàn)尺寸完全準(zhǔn)確一致。
（3）生坯廢品。耐火磚磚坯的密度或尺寸精度達(dá)不到要求皆為廢品。除此以外，缺邊、掉角也為常見的廢品。由于泥料黏結(jié)性不好、臨界顆粒過大、粗顆粒太多等可能造成邊界不完整，嚴(yán)重的成為廢品。在生坯中另一類常見的廢品為“層裂”，即垂直于加壓方向的片狀裂紋。它們是由于加壓過程中氣體排不出去，集中到坯體的中間而形成。泥料的細(xì)粉太多、水分過高或成型壓力過大都可能產(chǎn)生層裂。壓制方法不對也容易產(chǎn)生層裂，采用所謂“先輕后重”的壓制方法可減少層裂產(chǎn)生的可能性，即在多次加壓時，先輕壓讓一部分氣體排出，再重壓以實現(xiàn)坯體的致密。
微信洽談
